Historische Dokumente¶

Diese Seite sammelt Diagramme, die beim Aufbau der Infrastruktur entstanden sind. Sie zeigen den Stand ihrer Entstehung und werden nicht mehr gepflegt; wo sie vom heutigen Aufbau abweichen, steht es dabei. Den aktuellen Stand beschreiben die übrigen Seiten der Doku.

Onboarding neuer Mitglieder¶

Stand: Mai 2026. Der Weg eines neuen Mitglieds vom Anmeldeformular auf der Webseite bis zum Login in den Apps.

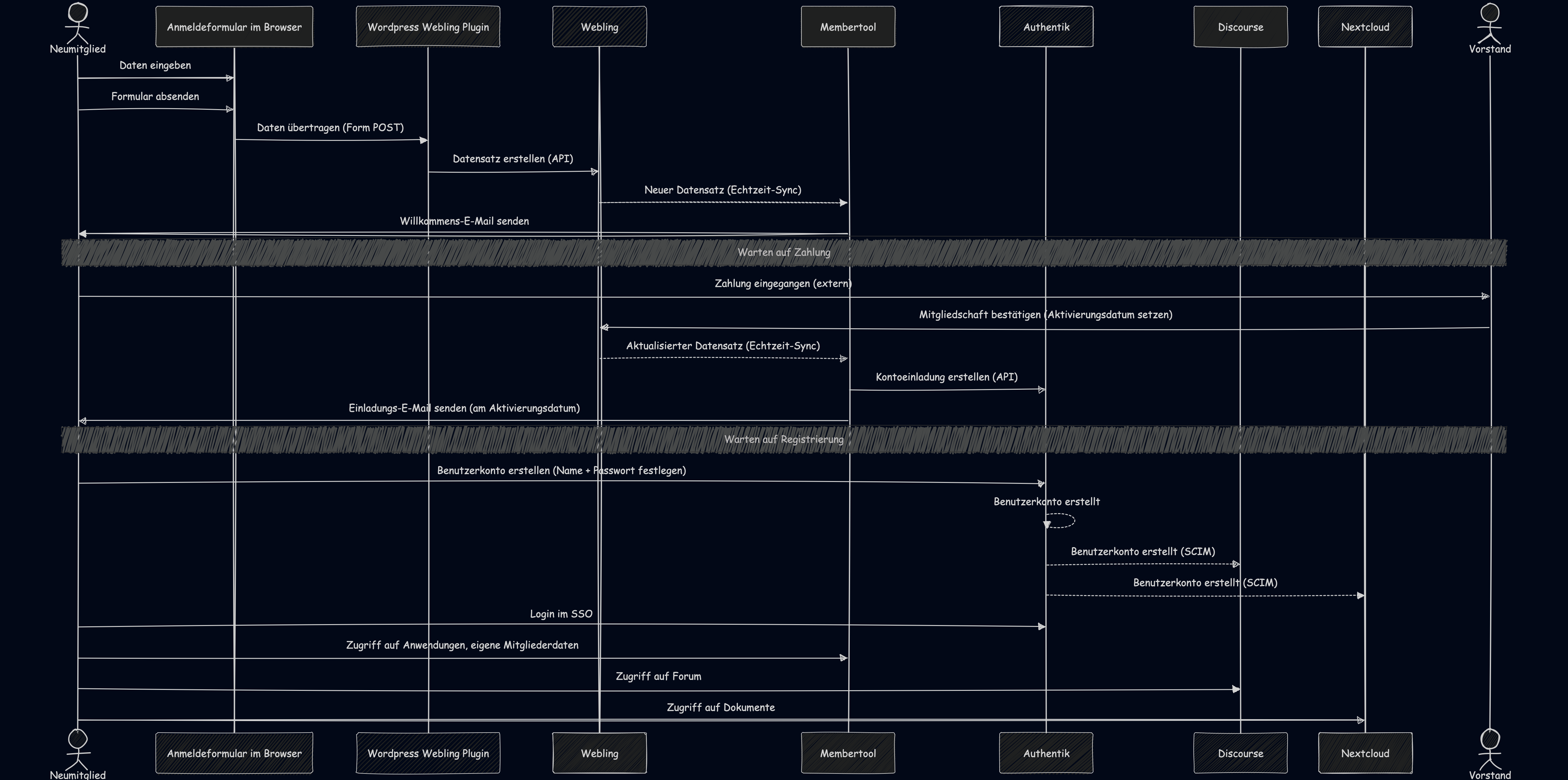

Sequenzdiagramm: Neumitglied, Anmeldeformular, WordPress-Webling-Plugin, Webling, Membertool, Authentik, Discourse, Nextcloud und Vorstand

Der Ablauf gilt im Wesentlichen noch; die gepflegte Fassung steht als Diagramm in Authentik: Onboarding neuer Mitglieder.

SSO-Übersicht¶

Stand: Mai 2026. Welche Dienste mit Authentik verbunden sind und über welche Schnittstelle, eingefärbt danach, wer sie nutzt (öffentlich, Mitglieder, nur Admins, Hintergrundprozess).

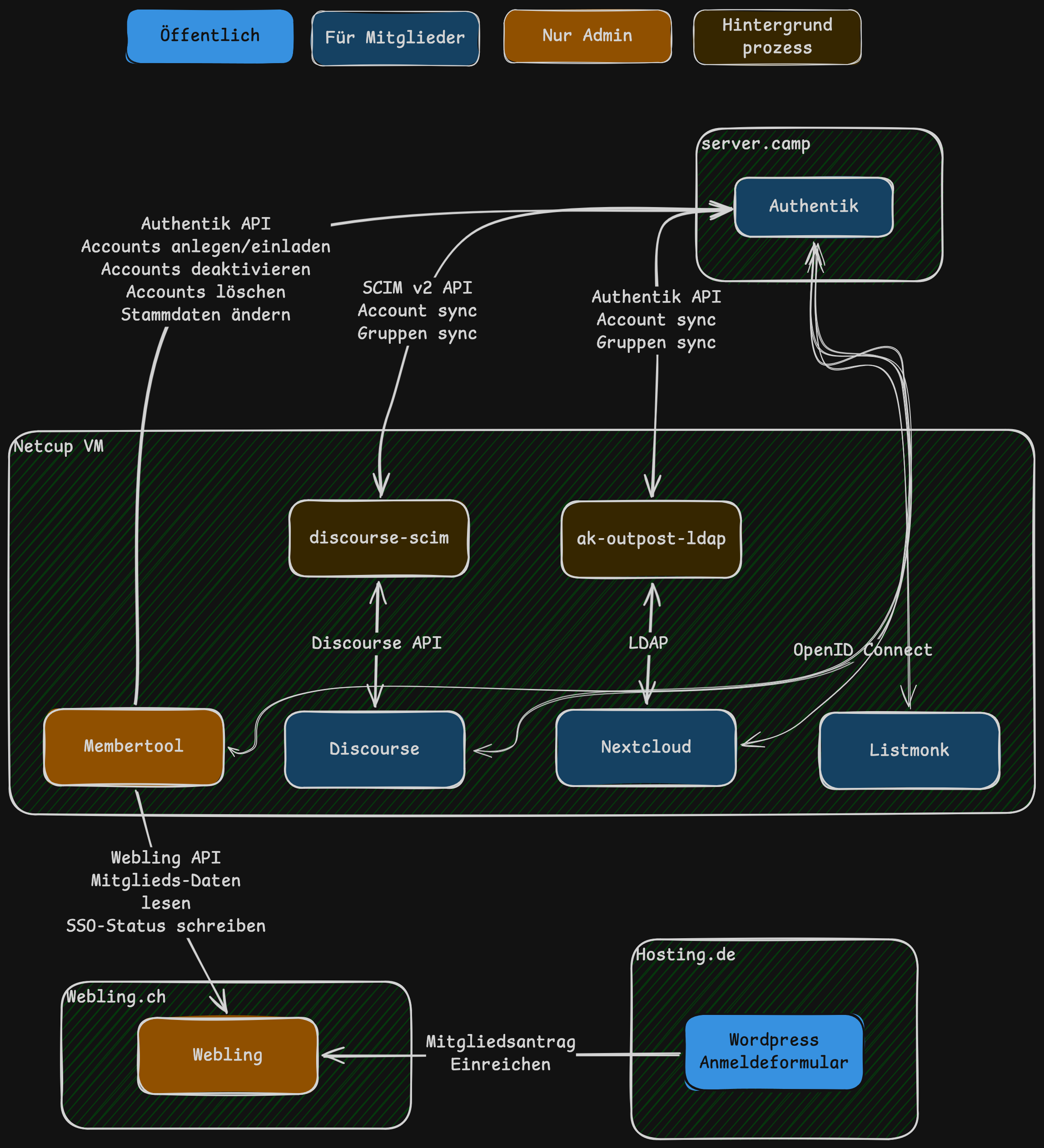

Übersicht: Authentik bei server.camp, Apps auf der Netcup-VM, Webling und das Anmeldeformular bei hosting.de mit ihren Verbindungen

Abweichungen vom heutigen Aufbau:

Die Container discourse-scim und ak-outpost-ldap gibt es nicht mehr; Authentik gleicht Konten per SCIM direkt mit Discourse ab (siehe Discourse und Authentik).
Die Nextcloud ist nicht per LDAP angebunden, sondern legt ein Konto beim ersten Login über OIDC an (siehe Nextcloud).

Die Quelle zum Bearbeiten mit Excalidraw liegt daneben: garagelab-sso.excalidraw. Den aktuellen Stand beschreiben SSO und OIDC und Authentik.
